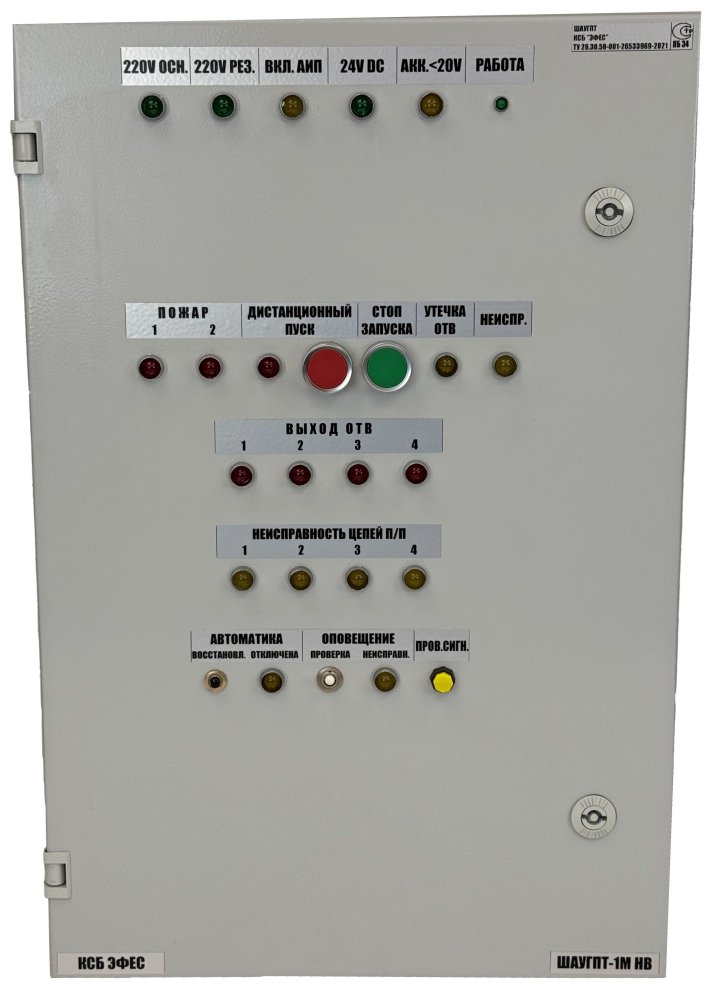

Шкаф автоматики управления газовым (или порошковым) ПТ на 1 направление
Сертификат пожарной безопасности ЕАЭС RU C-RU.ПБ74.В.00473/21 до 29.11.2026.
Контроль 2-х парных шлейфов пожарной сигнализации. Контроль 4-х пусковых цепей с пиропатронами, выдача пускового тока в каждую цепь до 0,5 А; 24 В (12 В под заказ). Контроль выхода ОТВ, контроль снижения массы ОТВ, контроль и управление оповещением (24 В, 0,12 А каждая цепь). Режимы работы: автономный и в составе КСБ «ЭФЕС». Встроенные АВР-220 и табло отображения информации. Комплект: ШАУГПТ-1 – 1 шт., ПДП – 1 шт. (заказывается отдельно). При заказе по умолчанию поставляется версия для газового ПТ.
Шкаф автоматики управления газовым пожаротушением предназначен для контроля за пожароопасной обстановкой в защищаемых помещениях и управления исполнительными устройствами в системе газового пожаротушения.
Шкаф обеспечивает: контроль и выдачу сигналов на управление установками ГПТ по 1 направлению; контроль и подрыв 4-х пиропатронов (24 В, 0,5 А каждый или под заказ); контроль и индикацию параметров: наличие внешнего напряжения питания, положение выключателей автоматического пуска, целостность электрических обмоток исполнительных устройств, наличие давления в трубопроводе с отображением информации на лицевой светодиодной панели, выносном табло ШАУГПТ-1-Т и на АРМ по Ethernet.
ШАУГПТ применяется как: 1) автономное устройство, совмещающее в себе функции прибора приемно-контрольного пожарного (ППКП) и прибора пожарного управления (ППУ); 2) автономный ППУ под управлением любого ППКП, имеющего релейный выход для управления установками пожаротушения; 3) в составе КСБ «ЭФЕС» (шкаф является адресным устройством, подключаемым на линию сигнализации МАЛС-А).
| Подключение, контроль и управление ГПТ, направлений | 1 |
| Количество входных контролируемых сигналов, шт. | 10 |
| Максимальное сопротивление шлейфов датчиков технологического оборудования, не более, Ом | 600 |
| Количество шлейфов сигнализации по каждому направлению, шт. | 2 |
| Количество пассивных пожарных извещателей, включаемых в один шлейф, шт. | 200 |
| Максимальный ток потребления извещателей в дежурном режиме, мА | 11 |
| Количество контролируемых и подрываемых пиропатронов, шт. | 4 |
| Параметры подрыва каждого пиропатрона: напряжение стандартное (под заказ), В | 24 (12) |
| Параметры подрыва каждого пиропатрона: ток, не более, А | 0,5 |
| Количество релейных информационных выходов, шт. | 3 |
| Подключение внешних информационных табло ШАУГПТ-Т, шт. | 1 |
| Подключение внешних расширителей ШАУГПТ-Р16, шт. | 1 |
| Режимы работы: ручной, автономный, автоматизированный (управление от КСБ «ЭФЕС») | 3 |
| Протокол обмена данными по интерфейсу RS-485 | КСБ «Эфес» |
| Длина линии сигнализации, не более, м | 1200 |
| Напряжение питания, В | 220 В, 50 Гц |
| Потребляемая мощность в дежурном режиме, не более, Вт | 40 |
| Габаритные размеры ШАУЗ-2 (ВхШхГ), мм | 400x500x100 |
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА:
| Модификация |
| ШАУГПТ-1 исп.Р IP44 |
| ШАУГПТ-1 исп.Р IP54 |
| ШАУГПТ-1 исп.А IP44 |
| ШАУГПТ-1 исп.А IP54 |
